Со временем, из-за достаточного количества факторов, в том числе и морального устаревания. Устаревшие топливные насосы высокого давления (ТНВД), устройство которых значительно отставало от развития двигателей сталид потихоньку исчезать. По мере их исчезновения стали разрабатываться новые варианты насосов, и кампания Denso стала, и остается флагманом развития.
Denso разработали ТНВД, который подчиняется электронному блоку управлению. Благодаря такому решению удалось добиться ощутимого повышения точности дозировки топлива и значительного повышения равномерности и плавности работы двигателя.
На некоторых насосах от Denso можно найти быстродействующий клапан, устройство которого позволяет разделить на две фазы процесс впуска топлива в цилиндры, за счет чего значительно повышается качество сгорания топливной смеси. Также точная работа ТНВД способствует снижению выброса негативных веществ в атмосферу.
ТНВД denso
Разновидности насосов
В функции ТНВД входит своевременная подача топлива в определённый момент и под определённым давлением в элементы двигателя. Объёмы автогорючего должны быть чётко отмерены. Блок в ответе за хорошее кругообращение горючего по всей системе.
Сегодня используются несколько разновидностей насосов. Есть так называемые «аккумуляторные» модели и ТНВД с непосредственным впрыском. Второй вариант считается более современным и продвинутым, необходимое распыление обеспечивается за счёт движения плунжера.
ПП или плунжерная пара является главным звеном насоса. Представляя собой продолговатый элемент небольшого размера, он максимально точно подогнан к цилиндру. Диаметр ПП в несколько раз меньше длины. Одно из удачных конструкторских решений, повышающих значимость ПП – зазор между поршнем и цилиндром. Он никогда не превышает 1-3 мкм.
Состоит цилиндр из одного или двух впускных сапунов, посредством которых подаётся топливо. Выпуск осуществляется через клапан, выталкивающий горючее наружу.
ТНВД классифицируются также по видам.
- Распределительный тип насоса, в котором поршни устанавливаются так, чтобы совершать инжекцию и рассредоточение по существующим цилиндрам.
- Рядный насос, имеющий всего одну ПП.
- Магистральный ТНВД, в задачи которого входит нагнетание бензина или солярки в топливную рампу или аккумулятор (хранилище).
Типы топливных насосов
В зависимости от особенностей конструкции различают три основных типа ТНВД – распределительный, рядный, магистральный.
Рядный ТНВД
Этот тип топливного насоса высокого давления оснащается плунжерными парами, расположенными рядом друг с другом (потому и такое название). Их количество строго соответствует количеству рабочих цилиндров двигателя.
Таким образом, одна плунжерная пара обеспечивает подачу топлива в один цилиндр.
Пары устанавливаются в насосном корпусе, в котором предусмотрены каналы входа и выхода. Запускается плунжер при помощи кулачкового вала, соединенного, в свою очередь, с коленвалом, от которого и передается вращение.
Кулачковый вал насоса, при вращении кулачками воздействует на толкатели плунжеров, заставляя их двигаться внутри втулок насоса. При этом поочередно открываются и закрываются впускные и выпускные отверстия. При движении плунжера вверх по втулке создается давление, необходимое для открывания нагнетательного клапана, через который топливо под давлением направляется по топливопроводу к определенной форсунке.
Момент подачи топлива и регулировка его количества, необходимого в конкретный момент времени может осуществляться либо с помощью механического устройства, либо с помощью электроники. Такая регулировка нужна для корректировки подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала (оборотов двигателя).
Механическое управление обеспечивается за счет использования специальной муфты центробежного типа, которая закреплена на кулачковом валу. Принцип действия такой муфты заключен в грузиках, которые находятся внутри муфты и имеют возможность перемещаться под действием центробежной силы.
Центробежная сила изменяется с ростом (или уменьшением) величины оборотов двигателя, благодаря чему грузики либо расходятся к внешним краям муфты, либо снова сближаются к оси. Это приводит к смещению кулачкового вала относительно привода из-за чего и изменяется режим работы плунжеров и, соответственно, при увеличении частоты вращения коленвала двигателя обеспечивается ранний впрыск топлива, а поздний, как вы догадались, при снижении оборотов.
Рядные топливные насосы весьма надежны. Их смазка осуществляется моторным маслом, поступающим из системы смазки двигателя. Они совершенно не привередливы к качеству топлива. На сегодняшний день применение таких насосов из-за их громоздкости ограничено грузовыми автомобилями средней и большой грузоподъемности. Примерно до 2000 года они применялись и на легковых дизельных моторах.
Распределительный ТНВД
В отличие от рядного насоса высокого давления, у распределительного ТНВД может быть либо один, либо два плунжера в зависимости от объема двигателя и, соответственно, необходимого объема топлива.
И эти один или два плунжера обслуживают все цилиндры двигателя, которых может быть и 4, и 6, и 8, и 12. Благодаря своей конструкции, в сравнении с рядными ТНВД, распределительный насос более компактен и меньше весит, и при этом способен обеспечить более равномерную подачу топлива.
К основному недостатку данного типа насосов можно отнести их относительную недолговечность. Распределительные насосы устанавливаются только в легковые автомобили.
Распределительный ТНВД может оснащаться различными типами приводов плунжера. Все эти типы привода являются кулачковыми и бывают: торцевыми, внутренними, внешними.
Наиболее эффективными считаются торцевые и внутренние приводы, которые лишены нагрузок, создаваемых давлением топлива на приводной вал, вследствие чего они служат несколько дольше, нежели насосы с внешним кулачковым приводом.
Кстати, стоит отметить, что импортные насосы фирм Bosch и Lucas, наиболее часто использующиеся в автомобилестроении оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы серии НД отечественного производства.
Торцевой кулачковый привод
В этом типе привода, используемом в насосах Bosch VE, основным элементом является распределительный плунжер, предназначенный для создания давления и распределения топлива в топливных цилиндрах. При этом плунжер-распределитель совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.
Возвратно-поступательное перемещение плунжера осуществляется одновременно с вращением кулачковой шайбы, которая, опираясь на ролики, перемещается вдоль неподвижного кольца по радиусу, то есть, как бы обегает его.
Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в исходное состояние осуществляется благодаря пружинному механизму.
Распределение топлива в цилиндрах происходит за счет того, что приводной вал обеспечивает вращательные движения плунжера.
Величина подачи топлива может быть обеспечена с помощью электронного (электромагнитный клапан) или механического (центробежная муфта) устройства. Регулировка осуществляется за счет поворота на определенный угол неподвижного (не вращающегося), регулировочного кольца.
Цикл работы насоса состоит из следующих стадий: закачка порции топлива в надплунжерное пространство, нагнетание давления за счет сжатия и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение и цикл повторяется заново.
Внутренний кулачковый привод
Внутренний привод применяется в распределительных ТНВД роторного типа, например, в насосах Bosch VR, Lucas DPS, Lucas DPC. В таком типе насоса подача и распределение топлива осуществляется посредством двух устройств: плунжера и распределительной головки.
Распределительный вал оснащается двумя противоположно-расположенными плунжерами, которые обеспечивают процесс нагнетания топлива, чем меньше расстояние между ними, тем выше давление топлива. После нагнетания давления топливо устремляется к форсункам по каналам распредголовки через нагнетательные клапана.
Подачу топлива к плунжерам обеспечивает специальный подкачивающий насос, который может отличаться в зависимости от типа своей конструкции. Это может быть либо шестеренчатый насос, либо роторно-лопастной. Подкачивающий насос находится в корпусе насоса и приводится в действие приводным валом. Собственно, он прямо на этом валу и установлен.
Распределительный насос с внешним приводом рассматривать не будем, поскольку, скорее всего, их звезда близка к закату.
Магистральный ТНВД
Такой вид топливного насоса применяется системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе. Магистральный насос способен обеспечить высокую подачу топлива — свыше 180 МПа.
Магистральный насос может быть одно-, двух- или трехплунжерным. Привод плунжера обеспечивается кулачковой шайбой или валом (тоже кулачковым, разумеется), которые в насосе совершают вращательные движения, проще говоря, крутятся.
При этом в определенном положении кулачков, под действием пружины плунжер перемещается вниз. В этот момент происходит расширение компрессионной камеры, за счет чего в ней снижается давление и образуется разряжение, которое заставляет открыться впускной клапан, через который топливо проходит в камеру.
Поднятие плунжера сопровождается увеличением внутрикамерного давления и закрытием клапана впуска. При достижении давления, на который настроен насос, открывается выпускной клапан, через который топливо нагнетается в рампу.
В магистральном насосе управление процессом подачи топлива реализуется дозирующим топливным клапаном (который приоткрывается или закрывается на необходимую величину) при помощи электроники.
Рядные ТНВД
Такие конструкции были разработаны конструкторами компании Bosch. Особенность механизма рядного типа – использование индивидуального набора плунжерной пары для каждого цилиндра. Солярка движется по специальным патрубкам топливных магистралей и направляется в строгой очередности к отдельным распыляющим форсункам.
Что происходит в цилиндрах при работе дизельного мотора:
- вращение от двигателя передается через привод на специальный кулачковый вал;
- детали плунжерной пары приходят в движение под воздействием кулачков;
- толкатель заставляет плунжер перемещаться по цилиндру, сжимая воздух, который сильно нагревается при уменьшении объема;
- когда давление сжатого воздуха превысит заданное значение, срабатывает впускное клапанное устройство;
- через открывшееся отверстие распыленное топливо подается в камеру сгорания цилиндра;
- в горячем сжатом кислороде впрыснутое мелкодисперсное топливо самовозгорается (смесь взрывается и постепенного сгорает в цилиндре);
- плунжер по инерции занимает прежнее положение.
Время точной подачи свежей порции топлива в каждый цилиндр ДВС, а также расчетный объем поставляемой солярки регулируются вручную или под управляющим воздействием со стороны электронных приборов. Чаще всего насосами рядного типа оборудуются транспортные средства повышенной тяжести. С 2000 года данные механизмы не ставятся на дизелях в современных легковых автомобилях.
Надёжность двигателя Renault 2.0 IDE

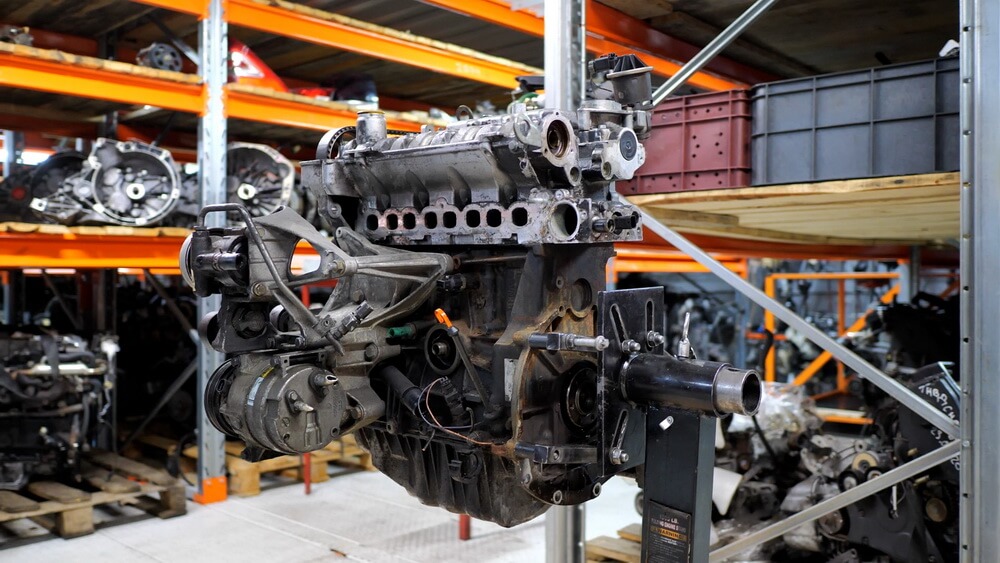

Прямовпрысковый двигатель Renault F5R постигла судьба аналогичных моторов: инновационный впрыск начала 2000 годов оказался не готов к качеству бензина и надёжности некоторых узлов. Топливная система – слабое место этого двигателя, хотя по сроку службы она даже долговечнее, чем на моторах других европейских производителей. Самое неприятное в эксплуатации этого мотора – стоимость компонентов топливной системы. Цены заоблачные даже на восстановленные детали.
Неполадки ТНВД. Почему они происходят?
Низкокачественное горючее, зачастую, провоцирует различные сбои и неполадки в топливном насосе ВД.
Насос работает в режиме высоких нагрузок. Все детали его конструкции подвержены быстрому износу, который, со временем, приводит к образованию зазоров и пустот, различных деформаций. Снижается ресурс, теряется мощность, страдает показатель прочности.
Немаловажным фактором сбоев ТНВД, становятся некорректно проведенные ремонты и регулировки. Только грамотно подобранные параметры регулировки, дают гарантию долгой и исправной работы насоса.
Частые неисправности
Несмотря на достаточно серьезные конструктивные различия между разновидностями топливных насосов высокого давления, их эксплуатация сопровождается необходимостью выполнение ряда обязательных требований. Первое и главное из них – использование топлива, соответствующего характеристикам конкретной модели насоса.
Второе необходимое условие – своевременное и регулярное техническое обслуживание агрегата. Третье требование – применение в процессе эксплуатации качественных смазочных материалов.
- увеличение количества образуемого в ходе выхлопа дыма;
- повышенный расход топлива;
- снижение мощности двигателя;
- возникновение посторонних шумов;
- трудности с запуском двигателя;
- скачки такого важного показателя, как количество оборотов.
