Как отрегулировать карбюратор к 151 е на автомобиле уаз

www.uaz-club.org.ua

Коллеги, имеется карбюратор К-151В. Конструктивное исполнение его таково, что отсутствует штуцер обратки.
Пару месяцев назад поставил плунжерный бензонасос и чувствую что он передавливает иглу поплавковой камеры. Также заметил что возрос расход топлива. Естественно возникает желание все безобразие с излишним пожиранием бензина устранить.

Кто-то знает как и куда в карбюратор приколхозить штуцер чтобы сделать полноценную обратку, а то эти переливы просто поднадоели?

Re: К-151В и обратка

NoUaZ » Пон червня 17, 2013 20:33

Re: К-151В и обратка

аир болотный » Вів червня 18, 2013 20:20

Re: К-151В и обратка

FreeFraG » Вів червня 18, 2013 23:16

Re: К-151В и обратка

FreeFraG » Пон липня 08, 2013 12:26

Вот, что получилось!

Зображення
Изначально было так.

Зображення
Волго-газелячий штуцер подачи топлива с обраткой. Устанавливается вместо штатного по принципу "снял-поставил". Карбюратор приходится откручивать и приподнимать на шпильках, т.к. болт штуцера упирается в поддон карбюратора.

Зображення
Сюда будем сбрасывать топливо из обратки. Фильтр грубой очистки штатно у меня не был установлен. Почему — история умалчивает.
Виталик Прапорщик прислал мне фильтр грубой очистки за что ему +100500 в положительную карму.

Зображення
Хоть фильтр ЗИЛовский, но крепится к УАЗовской раме без напильника. Стрелками показаны впускные и выпускные штуцера…

Зображення
Зображення

Зображення

Зображення
"восьмерочно-девяточный" обратный клапан

Зображення
врезаем его в обратку

Зображення
слева на фильтре — подача из бака
ближний справа — на бензонасос, дальний справа — обратка.

Во время проверки работоспособности офигел от количества топлива которое сбрасывается в обратку. За 3-4 минуты работы двигателя на холостом ходу, наполнилась 2-литровая пластиковая бутылка. После остановки двигателя, топливо из обратки продолжает течь около минуты

Ходовые испытания показали что движок лучше работает и тянет. И самое главное — расход опять 11-12 литров!

AUTOFIZIK.RU / авторемонт

Схема пускового устройства

1 – шток диафрагменного механизма;
2 – левая часть двуплечего рычага пускового устройства;
3 – пружина закрытия воздушной заслонки;
4 – стяжной винт двуплечего рычага;
5 – усик на правой части двуплечего рычага;
6 – рычаг на переднем конце оси воздушной заслонки;
7 – закрывающий рычаг на заднем конце оси воздушной заслонки;
8 – тяга пускового устройства;
9 – промежуточный рычаг;
10 – воздушная заслонка;
11 – резьбовая головка на конце тяги (для ранних моделей карбюраторов);
12 – регулировочный винт-упор приоткрытия дроссельной заслонки;
13 – кулачок;
14 – канал подвода разрежения к диафрагме пускового устройства;
А, Б, В – зазоры;
К – выступ рычага 9.

Читайте так же:
Как правильно отрегулировать клапана на ваз 2110 8 клапанов

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Снимаем карбюратор с двигателя (см. Снятие карбюратора).
Приоткрыв дроссельную заслонку, отводим рычаг пусковым устройством до упора влево…

…и фиксируем его в этом положении проволокой или шнуром.

Круглым калибром (например, сверлом) проверяем зазор между кромкой дроссельной заслонки и стенкой смесительной камеры.


Зазор должен быть 1,5 – 1,8 мм. Если он не соответствует норме,…

…пассатижами (или ключом «на 8») ослабляем затяжку контргайки, отверткой вращая винт-упор, выставляем требуемый зазор.

Винт-упор имеет фигурную головку.


Плоскость головки должна оставаться перпендикулярной плоскости кулачка пускового устройства.
Поэтому поворачиваем винт либо на полоборота, либо на целое количество оборотов.
При повернутом рычаге управления пусковым устройством до упора и полностью закрытой воздушной заслонке…

…набором щупов проверяем зазор между рычагами на оси воздушной заслонки. Он должен быть в пределах 0,2–0,8 мм.


Если зазор «не правильный»,…

…отверткой ослабляем винт крепления накладного рычага на кулачке пускового устройства.

При большем зазоре перемещаем накладной рычаг вверх, а при отсутствии зазора – вниз (в пределах прорези под винт крепления).


На карбюраторах ранних выпусков указанный зазор выставляется регулировкой длины тяги привода воздушной заслонки. Для этого на тяге установлена резьбовая головка.

Утопив Г-образный шток пускового устройства, сверлом проверяем зазор между нижней кромкой воздушной заслонки и стенкой диффузора. Он должен быть 6±1 мм.


Для установки требуемого зазора…

…ослабляем затяжку винта, стягивающего половины двухплечего рычага.


Изменяя взаимное положение половин рычага, выставляем требуемый зазор, и затягиваем винт. Проверяем зазор и при необходимости повторяем регулировку.

Главная дозирующая система

Этих систем две. Они имеют одинаковую конструкцию. Системы оснащены топливными жиклерами. Их читатель может увидеть на фото ниже.

к151с карбюратор

Главный жиклер устанавливаются на верхней части корпуса. Если быть точнее, то в районе эмульсионных колодцев. Под воздушными жиклерами имеются 2 эмульсионных трубки.

В стенках эмульсионных колодцев предусмотрены отверстия, которые соединены с выходными распылителями. За счет разрежения в зоне отверстий распылителей горючее поднимается по эмульсионным колодцам. Далее оно проходит до отверстий в трубках. Затем топливо смешивается с воздухом в центральной части трубок. После этого оно уходит через боковые каналы к распылителям. Там горючее смешивается с основным воздухом.

Читайте так же:
Лада ларгус установка сигнализации своими руками

Регулировка карбюратора К-151

Процедура регулировки не представляет особой сложности, но при отсутствии опыта лучше изучить регулировку карбюратора К-151 на видео:

Старая советская школа построения карбюраторов обеспечивает выполнение ремонта и регулировки К-151 или К-151Е с помощью простой или крестовидной отвертки.

таблица

Контроль уровня разбалансировки поплавковой камеры К-151

Для нормальной работы необходим правильно функционирующий клапан, обеспечивающий компенсацию давления воздуха в поплавковой камере. Если возникают проблемы с работой балансировочного клапана, резко подпрыгивает расход топлива, и регулировать его бесполезно. При этом щелчок привода отнюдь не обозначает балансировку давления, перед ремонтом лучше проверить заменой на заведомо исправный вариант. Для дальнейших регулировок К-151 следует предварительно уточнить и отрегулировать уровень топлива в поплавковой камере.

карбюратор

Устанавливаем холостой ход К-151

Несложную процедуру установки холостых оборотов проводим в следующем порядке:

  • прогреваем мотор до рабочей температуры;
  • отверткой выводим по тахометру положение холостых оборотов 550-650 (для трехлитрового 700-750). большой винт легко увидеть на задней стенке карбюратора;
  • винтом установки состава топливовоздушной смеси выводим – выворачиваем максимальные обороты мотора;
  • поднимаем винтом регулировки холостого хода обороты ХХ на сотню больше, чем необходимо;
  • винтом качества смеси ставим необходимые обороты холостого хода К-151.

Проверяем результат. На оборотах 1400-1500 об/с резко отжимаем и закрываем дроссельную заслонку. Нормально, если обороты не упали ниже выставленного холостого хода. При этом не должно быть подергиваний в работе двигателя. На ходу при подгазовке и разгоне не должно быть провалов в тяге двигателя.

карбюратор

Поработаем с винтом положения дроссельной заслонки

В конструкции карбюратора для регулировки и ремонта используется упорный винт, который ограничивает крайнее положение заслонки. Вещь очень полезная, но есть нюанс. Винт имеет тенденцию к самозакручиванию, тем самым оставляет заслонку в подвешенном состоянии. Заслонка начинает тереться о стенки камеры и через определенный период времени подклинивает в крайнем положении.

Для предотвращения подобной ситуации после регулировки винт следует законтрить с помощью капельки краски.

Если у вас имеются неплохие слесарные навыки ремонта, желание «заточить» и отрегулировать карбюратор К-151 под свое авто, выбирайте К-151С. В противном случае подойдет старый, надежный К-126Г, или для машин с внедорожными свойствами с индексом ГУ.

Читайте так же:
Педальная регулировка лада веста

Карбюратор ДААЗ 4178

Для еще одной модели карбюратора, который устанавливается на внедорожную модель УАЗ, производитель рекомендует такие работы:

  • проверка уровня топлива в поплавковой камере;
  • регулировка пускового устройства.

В карбюраторе ДААЗ 4178 на УАЗ изначально имеется регулировка уровня топлива. Контролируемый параметр должен составлять 25-27 мм, и замеряется он от верхней плоскости устройства при снятой крышке.

Регулировка пускового устройства на карбюраторе ДААЗ 4178 на УАЗ проводится по следующей схеме.

  1. Закрывают воздушную заслонку агрегата.
  2. При нажиме на шток диафрагмы получают пусковой зазор в 6,4-6,8 мм на начальном этапе открытия заслонки. В случае необходимости зазор должен быть отрегулирован до указанного значения.
  3. Для дроссельной заслонки ДААЗ 4178 на УАЗ регулировка проводится исходя из показателей в 1,3-1,4 мм. В случае несоответствия нужно специальным регулировочным винтом выставить такое значение.

Управление дроссельной заслонкой карбюратора кмб 5. Мотоблок «Каскад»: регулировка карбюратора

Любая техника представляет собой сложную конструкцию, состоящую из множества узлов, каждый из которых требует особого ухода.

Аварийная ситуация может сложиться по разным причинам:

  • износ деталей узла;
  • длительное время не менялись масло:
  • неправильная эксплуатация устройства.

Как правило, ремонт таких механизмов выполняют мастера в сервисах. В некоторых случаях можно проверить и выверить некоторые узлы механизма. Одним из таких частей мотоблока является карбюратор, устройство, контролирующее поступление воздушного потока и топливной смеси, оптимизируя возможности двигателя при действующих оборотах и нагрузках. Мотоблок «Каскад», один из популярных помощников на участках дачников и селян. Правильная регулировка карбюратора поможет вести его безукоризненную эксплуатацию.

Как настроить карбюратор К-151 и чем грозит неправильно выполненная регулировка

like0 21 Октября 2016

  • Как настроить карбюратор К-151 и чем грозит неправильно выполненная регулировка
  • Зачем регулировать карбюратор, и чем грозит неправильная регулировка вашему автомобилю
  • Регулировка холостого хода карбюратора К-151
  • Как отрегулировать уровень топлива в поплавковой камере
  • Как правильно отрегулировать положение поплавков карбюратора
  • Правильно ли все отрегулировано?
  • Регулировка пускового устройства карбюратора К-151
  • Со снятым карбюратором
  • Не снимая карбюратор с автомобиля
Читайте так же:
Как синхронизировать закладки в хроме на разных устройствах

star star star star star star star starstar

КарбюраторКарбюраторы ПеКАР отличаются надежностью, и зачастую автовладельцы не имеют с ними проблем. Однако, чтобы карбюратор действительно показывал высокую эффективность, его важно правильно настроить. Сегодняшняя наша статья будет посвящена тому, как правильно отрегулировать карбюратор К-151.

Зачем регулировать карбюратор, и чем грозит неправильная регулировка вашему автомобилю

Заправка авто

  • оптимальная, где топливо и воздух имеют соотношение 1:15;
  • высокоэффективная, с соотношением в топливной смеси 1:12,5/13;
  • экономичная, с соотношением 1:16/16,5.

КарбюраторВ частности, регулировка карбюратора ПеКАР позволит автовладельцу избежать таких проблем как повышенный расход топлива, либо недостаточное его поступление, последствием чего является низкая эффективность работы двигателя. К тому же неправильная настройка карбюратора и длительная его эксплуатация в таком состоянии приводит к выходу из строя элементов двигателя. Так как ремонт мотора является очень дорогим, намного рациональнее потратить время на регулировку карбюратора, тем более что данная операция вполне выполнима и в домашних условиях.

Регулировка холостого хода карбюратора К-151

На карбюраторе ПеКАР настройка холостого хода имеет первостепенное значение. При правильно настроенном ХХ обеспечивается устойчивая работа двигателя; кроме того, в выхлопных газах будет присутствовать минимальное количество окиси углерода, то есть автомобиль практически не будет загрязнять окружающую среду. Из-за длительной эксплуатации и засорения фильтров холостой ход двигателя может сжигать намного больше топлива, чем нужно. Расположение винтов

  • Прогрейте двигатель до рабочей температуры.
  • Найдите на хвостовике вращения винт качества и снимите с него ограничитель вращения.
  • Осуществите настройку винта качества на карбюраторе К-151. Для этого необходимо найти такое его положение, в котором основные агрегаты двигателя будут осуществлять максимальное количество вращений при работе механизма на холостом ходу.
  • На узле холостого хода также присутствует винт количества, с помощью которого необходимо увеличить частоту вращения на 100-120 оборотов в минуту. Когда после выполнения этих задач вы завернете винт качества на карбюраторе, частота вращений упадет и будет равна тем самым 100-120 оборотам в минуту.

Как отрегулировать уровень топлива в поплавковой камере

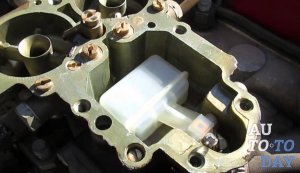

Поплавковая камераЕсли в поплавковой камере карбюратора неправильно выставлен уровень топлива, значит, либо система будет его слишком интенсивно расходовать, либо же подавать в двигатель смесь, состоящую исключительно из воздуха. Как следствие, это может и ударить по карману автовладельца, и нанести непоправимый вред целостности топливной системы автомобиля. К данному параметру чувствительны практически все карбюраторы, независимо от модели.

  1. Найдите ровную площадку, на которой вам будет удобно работать с автомобилем и его карбюратором.

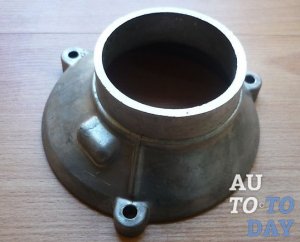

  2. Демонтируйте на двигателе корпус его воздушного фильтра.
  3. Запустите двигатель, чтобы он поработал на холостом ходу хотя бы 5 минут.
  4. С карбюратора демонтируйте крышку (это верхняя часть его корпуса).
  5. При помощи линейки измерьте уровень топлива в поплавковой камере.
Читайте так же:
Системы газотурбинных установок система пуска

Как правильно отрегулировать положение поплавков карбюратора

  • переворачиваем крышку карбюратора и устанавливаем ее на ровную поверхность, чтобы замер положения поплавков был правильным;
  • замеряем, на каком расстоянии от нижней части поплавков находится крышка карбюратора, а вернее, ее картонная прокладка.

Крышка карбюратораИзмерение положения поплавков в поплавковой камере можно осуществлять и при помощи глубиномера штангенциркуля. При этом вам необходимо будет замерить расстояние от верхней точки каждого поплавка до картонной прокладки, и полученный вами результат должен составлять около 3 см.

Правильно ли все отрегулировано?

При осуществлении настройки карбюратора нередко сбои может задать и сам автовладелец, поэтому корректность настройки обязательно стоит проверять, чтобы не усугубить ситуацию. Для этого необходимо переместить крышку карбюратора в вертикальное положение и понаблюдать за язычком, расположенным на рычаге поплавка. Если настройка была проведена правильно, то язычок поплавка будет немного топить демпфирующий шарик, которые располагается на игольчатом клапане. Кроме этого, он должен находиться практически на параллельной линии с игольчатым клапаном, тогда как ось подштамповки на поплавках должна сравняться с поверхностью карбюраторной крышки.

При отсутствии всех этих нюансов регулировку уровня топлива в карбюраторе обязательно придется повторить, иначе вы не добьетесь правильного функционирования топливной системы и двигателя автомобиля.

Регулировка пускового устройства карбюратора К-151

Пусковая система карбюратора является фактически главным центром, из которого дается сигнал о запуске на двигатель. Если ее элементы по той или иной причине придут в неисправность – автомобиль превратится в бесполезную груду металла. Но стоит понимать и то, что даже при исправности всех элементов пусковое устройство может неправильно функционировать и по этой причине требует специальной настройки, которая может проводиться и с демонтированным карбюратором, и непосредственно на автомобиле.
