Настройка зажигания ВАЗ 2106

Настройка зажигания ВАЗ 2106

Оттого насколько грамотно и квалифицированно выполнена настройка зажигания ВАЗ-2106 зависит не только мощность и динамика силового агрегата, но и расход. Некорректную работу зажигания можно выявить по следующим моментам:

недостаточная мощность двигателя;

неустойчивый режим ХХ;

детонация после выключения;

при резком нажатии на «газ» появляется характерный стук пальцев.

Как устроена системы зажигания на классических двигателях ВАЗ

1. Сердечник. 2. Изолятор. 3. Наружный магнитопровод. 4. Первичная обмотка. 5. Вторичная обмотка. 6. Слой гофрированного картона. 7. Изоляционная бумага обмоток. 8. Каркас вторичной обмотки. 9. Наружная изоляция первичной обмотки. 10. Пружина. 11. Крышка. 12. Клемма вывода конца первичной обмотки. 13. Клемма высокого напряжения (вывод начала вторичной обмотки). 14. Контактный винт. 15. Клемма «+Б» вывода начала первичной обмотки и конца вторичной. 16. Скоба крепления катушки. 17. Корпус. 18. Ребро изолятора. 19. Теплоотводная шайба. 20. Уплотнительное кольцо. 21. Корпус. 22. Стержень. 23. Изолятор. 24. Контактная гайка. 25. Центральный электрод. 26. Боковой электрод. 27. Контактная часть. 28. Пружинное кольцо. 29. Стопорная шайба. 30. Шайба. 31. Колодка. 32. Пружина. 33. Цилиндр. 34. Корпус. 35. Ротор. 36. Запорный стержень противоугонного устройства. 37. Текстолитовая шайба. 38. Пружина. 39. Валик. 40. Выступ для соединения с цилиндром 41. Выступ для соединения с ротором 35. 42. Паз для соединения с ведущей втулкой противоугонного устройства. 43. Контактные кольца ротора 35.

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

• Замок зажигания, он же выключатель;
• Катушка зажигания с двумя обмотками для получения высокого напряжения;
• Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
• Ротор и контактная крышка для распределения напряжения к свечам зажигания;
• Центробежный и вакуумный регуляторы;
• Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
• Свечи зажигания;
• Высоковольтные провода.

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Переключатель П-200

Переключатель света с кнопкой звукового сигнала (расположен на руле с левой стороны). Для коммутации цепи ближнего и дальнего света используется переключатель типа П-200 со встроенным кнопочным включателем звукового сигнала на три рабочих положения: нейтральное – лампа головного света выключена; крайнее правое – включен ближний свет; крайнее левое – включен дальний свет.

Кнопка звукового сигнала имеет подвижный контакт, подсоединенный к массе, и неподвижный, соединенный с одним из проводов, идущим от клеммы звукового сигнала. При нажатии на кнопку контакты замыкаются, и замыкается цепь сигнала.

Выставление угла зажигания УОЗ на Honda Civic

Рабочий угол опережения зажигания в большинстве D моторов 12 градусов, так же рекомендуется не выходить за пределы 10 и 14 градусов (14,12,10 — подряд идущие 3 метки на шкиве). Почему обсуждаемый «объект» называется именно углом? Полная работа двигателя это 4 такта. Наполнение, сжатие, работа, выпуск газов. Поршень вниз, поршень вверх, поршень вниз, поршень вверх. Шатунный механизм поршня связан с коленвалом и шкивом. Тем самым за 1 оборот коленвала (шкива) происходит опускание и поднятие поршня. Полная работа совершается за 2 оборота коленвала. Шкив круглый, и если его разделить на сектора по 360 градусов, то станет ясно что за 0 принята верхняя мертвая точка — ВМТ метка, четвертая отдельная метка идущая после 3х первых указывающих на базовый угол опережения зажигания УОЗ.

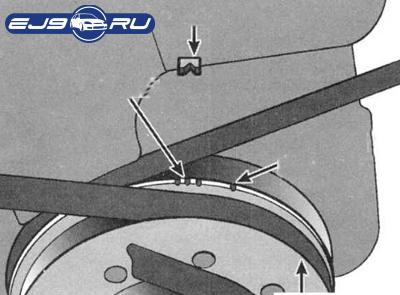

левая стрелка это метки УОЗ на них выдолжы попасть через мишень (средняя стрелка), правая стрелка ВМТ

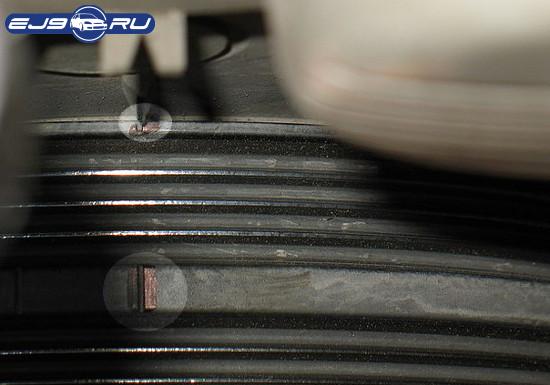

Метка ВМТ на шкиве коленвала HONDA, Находится правее трех меток зажиганя УОЗ

Принцип работы бесконтактного зажигания

Чтобы устанавливать бесконтактное зажигание на автомобиль ВАЗ-2106 необходимо знать его конструкцию и принцип работы. Это поможет значительно быстрее разобраться с принципиально новой системой и точно отрегулировать ее, не привлекая для этой цели специалистов автосервиса.

Итак, электронное зажигание, используемое сегодня практически на всех авто, состоит из следующих основных компонентов:

• распределитель зажигания или трамблер. Внутри этого устройства установлен бегунок, оснащенный подвижным контактом, а также привод, позволяющий установить позднее или ранее зажигание;
• коммутатор, представляющий собой электронный модуль с собственной системой охлаждения;
• высоковольтная катушка, состоящая из первичной и вторичной обмоток;
• датчик Холла. Так называется фотоэлемент, который фиксирует прохождение поршнем двигателя верхней мертвой точки;
• проводка для подключения системы к бортовой сети автомобиля.

Как работает бесконтактная система? Ее функционирование осуществляется следующим образом:

• первичная обмотка катушки зажигания подсоединяется к генератору и аккумулятору авто через коммутатор, и всегда находится под высоким напряжением. Как только датчик Холла фиксирует приближение поршня к верхней мертвой точке, она отключается от аккумуляторной батареи;
• после разрыва электрической цепи во вторичной обмотке катушки возникает импульсный разряд. Именно он передается в распределитель по высоковольтному проводу;
• бегунок распределителя осуществляет передачу импульса дальше, на свечу зажигания того цилиндра, поршень которого был зафиксирован датчиком;
• возникает искра, что приводит к возгоранию топливовоздушной смеси;
• датчик Холла фиксирует прохождение поршнем верхней мертвой точки, и цепь вновь замыкается. Процесс является цикличным и повторяется требуемое количество раз.

Бесконтактное зажигание

Принципиальная схема работы бесконтактной системы несколько отличается. Она сохраняет трамблер, как элемент конструкции, но он лишь выполняет функцию синхронизации цилиндров и отсылает импульс на коммутатор. В свою очередь транзисторный элемент, синхронизируется с показателем датчика и определяет угол зажигания, а также другие настройки – автоматически.

Преимущество системы – стабильность качества искрообразования, которое не зависит от ручных настроек или сохранности поверхности контактов. Если рассматривать превосходство данного варианта над контактной схемой, можно выделить:

• система генерирует искру высокого качества постоянно;
• устройство системы зажигания исключает ухудшение ее работы вследствие износа или загрязнения;
• отсутствует необходимость производить тонкие настройки угла зажигания;
• не приходится следить за состоянием контактов, контролировать их угол замыкания и другие настройки.

В результате использования бесконтактной системы можно наблюдать снижение расхода топлива, улучшение динамических характеристик, отсутствие сильных вибраций мотора, стабильная искра позволяет облегчить холодный пуск.

Преимущества, которые не стоит игнорировать!

Наряду с оптимизацией своего авто, владелец при наличии нового зажигания, получает дополнительно еще и ряд особенных преимуществ.

1. Реальную возможность настроить собственный мотор под любое привлекательное топливо для машины.

2. При наличии авто с ГБО, прирост тяги и общей мощности машины.

3. Полное отсутствие детонаций, стуков при наборе оборотов скорости, причем даже тогда когда в наличии залито далеко не идеальное топливо.

4. У машин бензинового типа, топливо перегорает значительно быстрее, что на порядок снижает расход последнего.

5. В холодный период машина гораздо быстрее и проще заводится.

6. За электронной системой не нужен тотальный контроль со стороны владельца, поскольку контроль возлагается на встроенный дисплей.

7. Машину можно переоборудовать и добавить дополнительный тумблер для легкости переключения на тот или иной вид топлива.

8. На новом типе зажигания владелец получает новые опции, важные параметры держатся на конкретно выставленном уровне.

9. Стартер отключается самостоятельно после запуска мотора.

10. Можно управлять вентилируемостью системы охлаждения.
